O termo anti-chama EA-111 aparece cada vez mais nas oficinas e nos fóruns de entusiastas Volkswagen, mas poucos sabem como testar, identificar falhas e evitar danos graves ao motor. Neste tutorial completo você aprenderá, em linguagem clara e profissional, cada etapa do diagnóstico, entenderá sintomas clássicos e terá em mãos soluções práticas que vão do “faça-você-mesmo” aos procedimentos de oficina especializada. Ao final, você será capaz de economizar tempo, dinheiro e preservar a saúde do seu motor.
1. O que é o anti-chama do motor EA-111?
Funcionamento básico

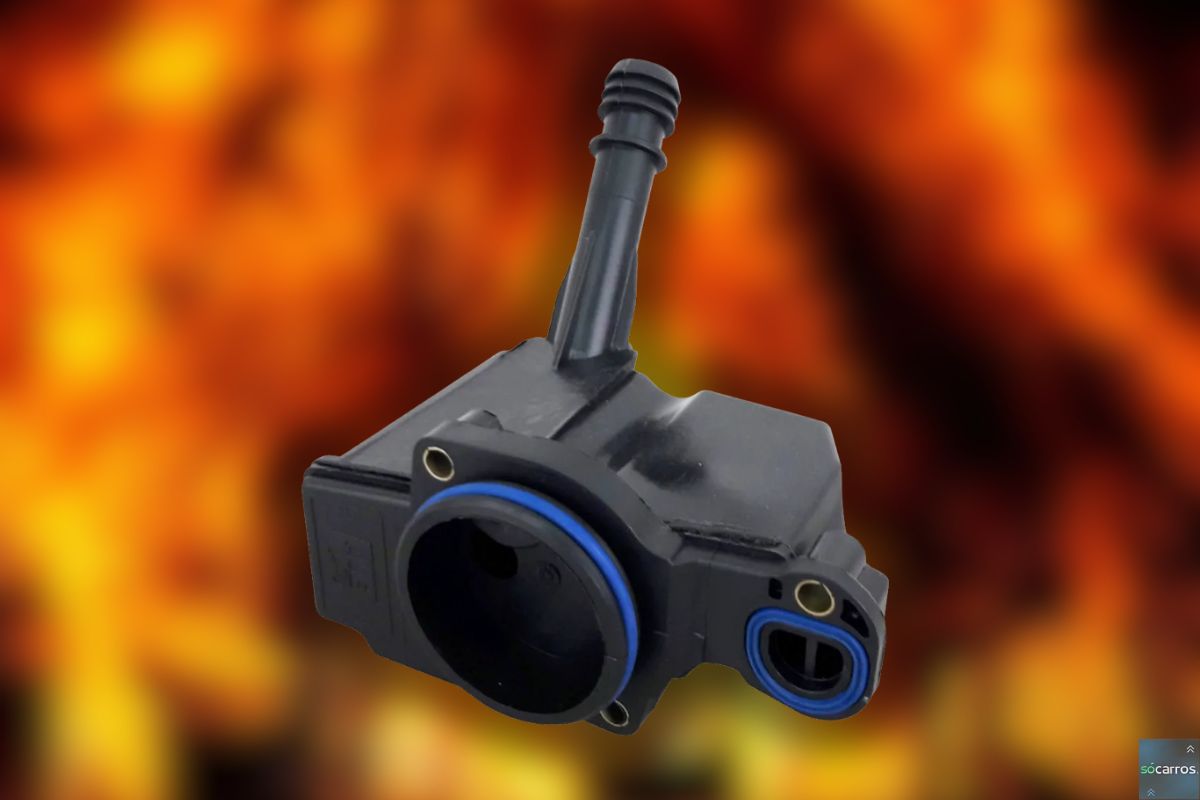

O anti-chama, também conhecido como separador de óleo ou parte do sistema PCV (Positive Crankcase Ventilation), é uma pequena peça plástica dotada de membranas e dutos que separa vapores de óleo dos gases de blow-by. Esses gases retornam à admissão para queimar, reduzindo emissões, enquanto o óleo é redirecionado ao cárter. No EA-111 — família de motores 1.0, 1.6 e 1.8 da Volkswagen — o componente fica rosqueado na tampa de válvulas, ligado ao duto de admissão.
Importância para o sistema PCV
Quando o anti-chama trabalha adequadamente, o motor mantém pressão interna equilibrada, evitando vazamentos de retentores e aumento do consumo de óleo. Se falhar, o excesso de pressão ou vácuo gera problemas como fumaça azul pelo escapamento, ralenti irregular e até contamina o catalisador. Em casos extremos, a membrana rasga, permitindo que óleo seja sugado diretamente para o coletor, provocando “engolir óleo” e falhas na sonda lambda.
2. Sintomas de anti-chama com defeito
Vazamento de óleo
Um dos indícios mais fáceis de observar é a presença de óleo escorrendo entre a tampa de válvulas e o cabeçote. Se o anti-chama estiver travado, a pressurização interna força a passagem do lubrificante por juntas e retentores. Gol, Fox e Saveiro apresentam gotejamento característico no lado direito do bloco, perto da correia dentada.
Consumo excessivo de combustível
Membranas rompidas provocam mistura ar-combustível rica. O módulo de injeção detecta mais óleo vaporizado e reduz a correção de mistura, resultando em 5–15% de aumento no consumo. Outro sintoma é o cheiro forte de combustível no escapamento durante a partida a frio.
- Fumaça azul em acelerações fortes
- Tampa de óleo “dançando” quando solta em cima do bocal (sinal de pressão no cárter)
- Marcha lenta instável abaixo de 800 rpm
- Luz de injeção acesa com códigos P0172 ou P0106
- Resíduo oleoso no corpo de borboleta
Citação de especialista: “Em 90% dos EA-111 que chegam com consumo elevado de óleo, o verdadeiro vilão não são os anéis — e sim um anti-chama saturado e negligenciado por anos.”
— Eng. Marcos Guimarães, consultor técnico da SAE Brasil
3. Ferramentas e equipamentos necessários
Itens de oficina doméstica
Boa parte dos testes descritos pode ser realizada na garagem usando ferramentas simples:
- Chave torx T30 para remover a tampa de válvulas
- Chave de fenda fina para soltar a presilha do respiro
- Seringa de 60 ml e mangueira transparente
- Lâmpada de teste ou multímetro
- Spray limpa-contato para higienização
- Par de luvas nitrílicas
- Pano não fiapante para limpar superfícies
- Vaselina ou graxa branca para vedação provisória
Equipamentos profissionais
Em oficinas especializadas costuma-se utilizar:
- Vacômetro digital (range ±50 kPa) para medir pressão do cárter
- Endoscópio automotivo para verificar a câmara do anti-chama
- Descarbonizante ultrassônico com solução alcalina
- Torque-ômetro de estalo 3–25 Nm
- Scanner OBD2 capaz de leituras em tempo real (STFT e LTFT)
4. Passo a passo para diagnosticar o anti-chama
Verificação visual
1) Com o motor frio, retire a capa plástica superior. 2) Localize o anti-chama na tampa de válvulas; note se há rachaduras ou resíduo pegajoso. 3) Desconecte a mangueira e inspecione se existe acúmulo de óleo. Regra prática: filme oleoso fino é normal, gotas pingando indicam saturação.
Teste de sucção/pressão
Utilizando a seringa, adapte a mangueira na saída do anti-chama. Puxe o êmbolo com 30 ml de ar e observe se há retorno imediato. A válvula interna deve manter vácuo por pelo menos 5 segundos. Se o vácuo se perde em 1-2 s, a membrana está furada.
| Condição | Leitura no vacômetro (ralenti) | Conclusão |
|---|---|---|
| Dentro do esperado | −1 a +3 kPa | Anti-chama saudável |
| Pressão positiva constante | +5 kPa ou mais | Obstrução interna |
| Vácuo exagerado | −8 kPa ou menos | Membrana rasgada |
| Picos alternados | Oscila 4 kPa | Falha intermitente |
| Sem leitura | 0 kPa | Restrição na mangueira |
Após medir, conecte o scanner e analise STFT: valores entre −3% e +3% sugerem mistura correta. Se > +10%, há entrada de ar falso ou excesso de óleo na admissão.
5. Soluções e substituição
Limpeza
Para anti-chamas levemente obstruídos, uma limpeza pode recuperar a funcionalidade. Deixe o componente submerso em descarbonizante por 30 minutos, agite suavemente e enxágue com água quente sob pressão. Seque com ar comprimido a 3 bar. Reinstale usando torque de 8 Nm e substitua o anel de vedação.
Troca completa
Quando a membrana interna se rasga ou o plástico apresenta microfissuras, somente a substituição é segura. O kit original (código VAG 032 103 464) inclui O-ring e parafuso. Evite peças paralelas baratas, pois a borracha inferior resseca em menos de 10 000 km.
- Desconectar o chicote do sensor Hall (facilita acesso)
- Remover o parafuso torx do anti-chama
- Girar em sentido anti-horário até liberar a trava
- Extrair com cuidado; não force para evitar cair fragmentos no cabeçote
- Comparar peça velha vs nova para confirmar compatibilidade
- Lubrificar levemente o O-ring novo
- Rosquear até encostar; aplicar torque final
- Zerar adaptações de marcha lenta no scanner (opcional)
Após a troca, faça teste de dirigibilidade por 15 km, acompanhando a ferramenta OBD2. Tendência de correção de mistura deve normalizar em até 10 minutos.
6. Prevenção e boas práticas
Plano de manutenção preventiva
A Volkswagen não estabelece período fixo para inspeção do anti-chama, mas especialistas recomendam checar a cada 20 000 km ou 12 meses. Complementarmente, troque o filtro de ar no máximo a cada 10 000 km para evitar sujeira que agrave o problema.
Produtos recomendados
- Óleo 5W40 sintético com baixo índice de volatilidade
- Aditivo detergente (5% do volume) em trocas alternadas
- Limpa TBI a base de solvente não clorado
- Selante anaeróbico para tampa de válvulas Reinzosil
- Scanner ELM327 para monitorar parâmetros em tempo real
Além disso, mantenha o respirador do cárter livre de dobras. Ao instalar filtros esportivos, adapte um respiro secundário com válvula PCV universal para diminuir contaminação do corpo de borboleta.
7. FAQ: Perguntas frequentes sobre o anti-chama EA-111
1. Posso andar sem o anti-chama?
Não. Além de ilegal (emitirá poluentes), o motor ficará pressurizado, forçando retentores e aumentando risco de incêndio.
2. É normal sair fumaça do respiro?
Pequena névoa em marcha-lenta é aceitável; jatos contínuos indicam desgaste de anéis ou anti-chama saturado.
3. Spray limpa-contato resolve tudo?
Ele remove apenas sujeira superficial. Se a membrana estiver rasgada, a única solução é substituir o conjunto.
4. Quanto custa trocar em oficina?
Peça original ~R$ 190 e mão de obra ~R$ 120. Valores podem dobrar em concessionária.
5. Quanto tempo levo para trocar em casa?
Com as ferramentas certas, 30-40 minutos. Reserve mais tempo para limpar a área.
6. Preciso resetar a injeção?
Não é obrigatório, mas limpar valores de adaptação pode acelerar a estabilização da marcha-lenta.
7. Qual o torque correto do parafuso?
8 Nm. Apertos acima disso quebram a carcaça plástica.
8. Posso usar anti-chama do motor 1.0 no 1.6?
Sim, o código da peça é o mesmo em toda a família EA-111, desde que seja original.
Conclusão
Ao longo deste guia você descobriu:
- O papel crucial do anti-chama EA-111 na saúde do motor
- Sintomas e medições que revelam falhas ocultas
- Ferramentas acessíveis para testes caseiros
- Procedimentos passo a passo de diagnóstico e substituição
- Dicas de prevenção para evitar gastos inesperados
Agora é sua vez! Reserve um momento neste fim de semana, faça o teste de vácuo e garanta que seu Volkswagen continue rodando suave e econômico. Se o conteúdo ajudou, compartilhe com outros proprietários e inscreva-se no canal Mister Biela para mais dicas práticas e vídeos exclusivos.
